Wat is het productieproces van een printplaat met een half gat?

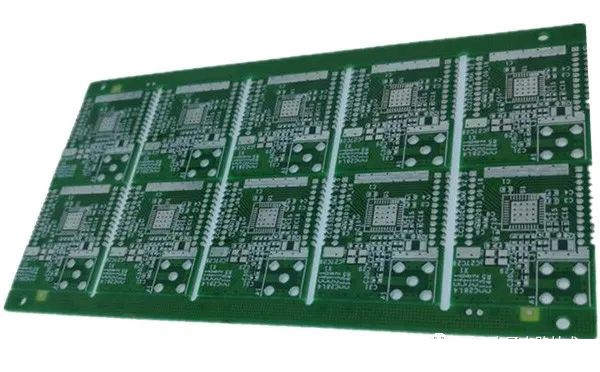

Metalen halfgat (sleuf) betekent dat één boorgat wordt geboord en dat vervolgens het tweede boor- en vormproces wordt uitgevoerd, en uiteindelijk wordt de helft van het gemetalliseerde gat (sleuf) behouden, dat wil zeggen, het gemetalliseerde gat aan de rand van de plaat is gehalveerd. Het wordt ook wel stempelgat genoemd in de PCB-industrie. Het is mogelijk om de gatrand direct aan de hoofdrand te lassen om connectoren en ruimte te besparen. Het komt vaak voor in signaalcircuits. Dus, wat is het productieproces van een printplaat met een half gat?

Het productieproces van half-gats printplaat omvat de volgende stappen:

1. Buitencircuitontwerp;

2. Het substraatpatroon is gegalvaniseerd met koper;

3. Het substraatpatroon is gegalvaniseerd met tin;

4. Halve gatenbehandeling;

5. Verwijderen van folie;

6. Etsen.

Proces interpretatie:

(1) Hoe de productkwaliteit te controleren na het vormen van het halfgemetalliseerde gat aan de rand van het bord, zoals de koperen doorn op de gatwand, het residu, enz., Is altijd een moeilijk probleem geweest in het verwerkingsproces.

(2) Voor dit type PCB met een hele rij semi-gemetalliseerde gaten aan de zijkant van het bord, wordt het gekenmerkt door een relatief kleine gatdiameter, die meestal wordt gebruikt voor het dochterbord van het moederbord, en is gelast met het moederbord en de pinnen van de componenten door deze gaten. Als er koperen doornen in deze semi-gemetalliseerde gaten achterblijven, wanneer de fabrikant aan het solderen is, zal dit leiden tot zwakke soldeervoeten, virtueel solderen en ernstige kortsluiting tussen de twee pinnen.

Het bovenstaande is het productieproces van printplaten met een half gat.
